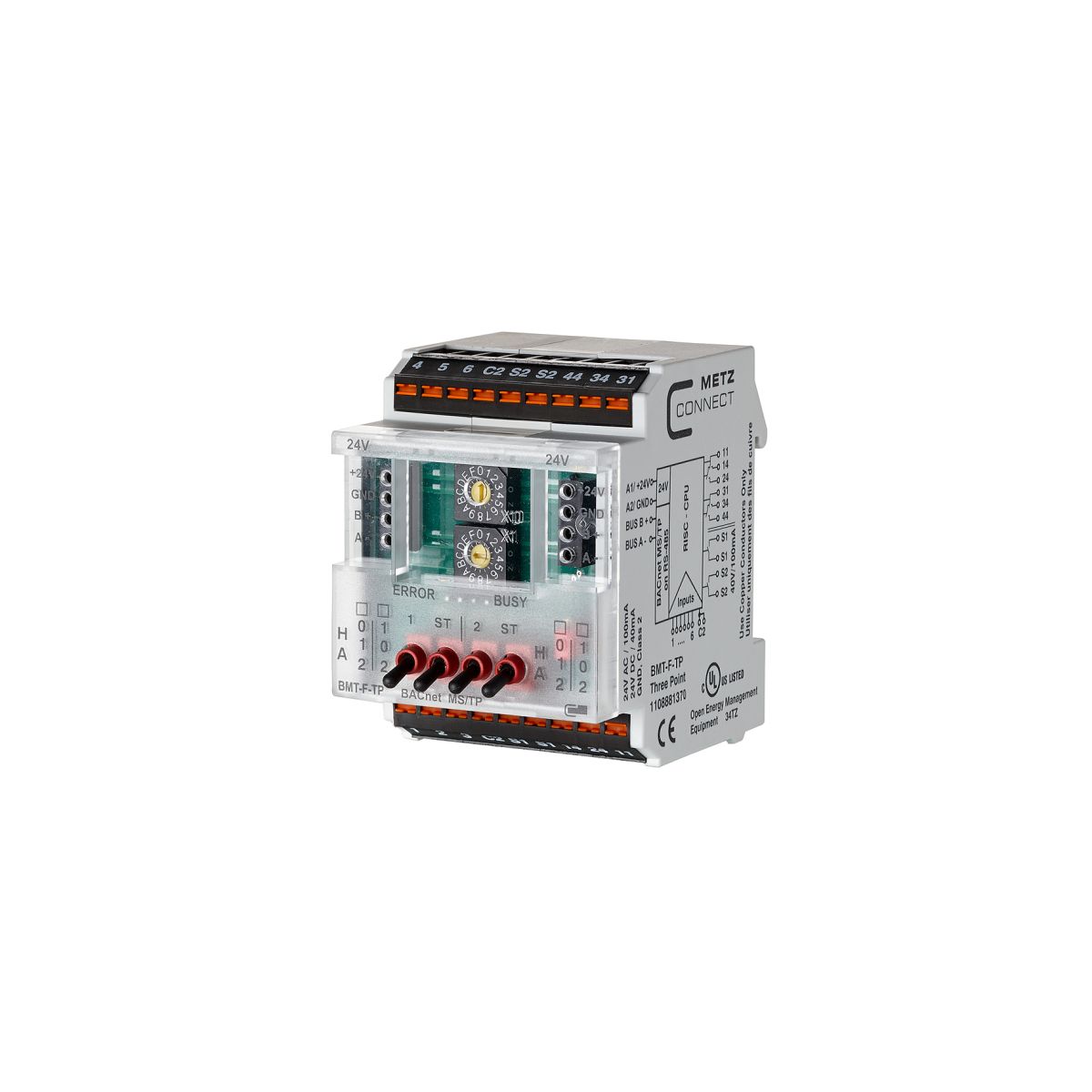

Modulo BACnet MS/TP / BMT-F-TP BACnet MS/TP

Il modulo BACnet MS/TP a tre punti, dotato di 6 ingressi digitali, 2 uscite relè a due stadi e 2 uscite digitali, è stato progettato per operazioni di commutazione decentralizzate. È adatto, ad esempio, alla commutazione di pompe e ventilatori a più stadi o di tapparelle. In questo caso, i contatti dei relè devono essere protetti mediante adeguate misure in funzione del carico. Tramite un client BACnet è possibile commutare e interrogare gli ingressi e le uscite tramite oggetti standard. I morsetti di ingresso 1 – 6 vengono collegati ai morsetti C2 in modo bipolare tramite interruttori o contatti a potenziale zero. Il modulo dispone di un livello di comando manuale per le uscite. L'impostazione dell'indirizzo del modulo e della velocità di trasmissione avviene tramite due interruttori sul lato anteriore. Adatto per il montaggio decentralizzato su guida TH35 secondo IEC 60715 in quadri elettrici.
Collegamento con morsetti a molla (Push-In)
