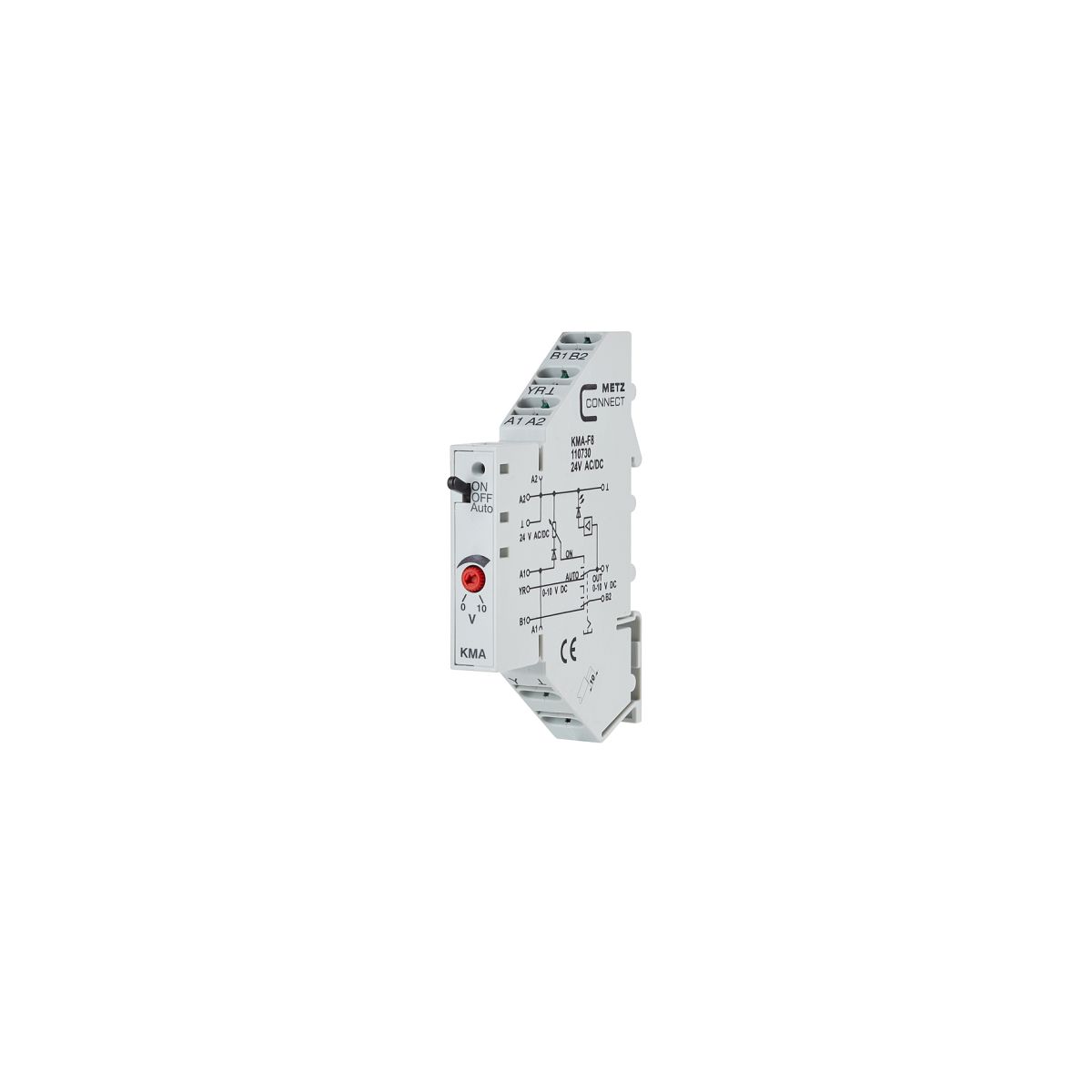

Trasduttore analogico KMA-F8, 24 V CA/CC, 0-10 V CC, On/Off/Auto

Il trasduttore analogico viene utilizzato per la regolazione manuale della grandezza di comando, ad esempio per serrande di miscelazione, posizioni delle valvole, valori di temperatura ecc. Il modulo può essere comandato tramite due modalità operative, impostabili tramite l'interruttore a tre posizioni (ON, OFF, AUTO) sul pannello frontale. La posizione dell'interruttore viene segnalata tramite i morsetti di comando esterni B1 e B2. Posizione dell'interruttore ON: la grandezza di regolazione può essere impostata con il potenziometro sul pannello frontale. Il segnale di uscita da 0 a 10 V è disponibile sul morsetto Y. Posizione dell'interruttore AUTO: la grandezza di regolazione viene trasmessa senza modifiche tramite il morsetto YR all'uscita della grandezza di regolazione Y.
Collegamento con morsetti a molla (Push-In)
Trasmettitore del valore nominale
Pannello di comando manuale con feedback
Luminosità dei LED proporzionale alla grandezza di regolazione
