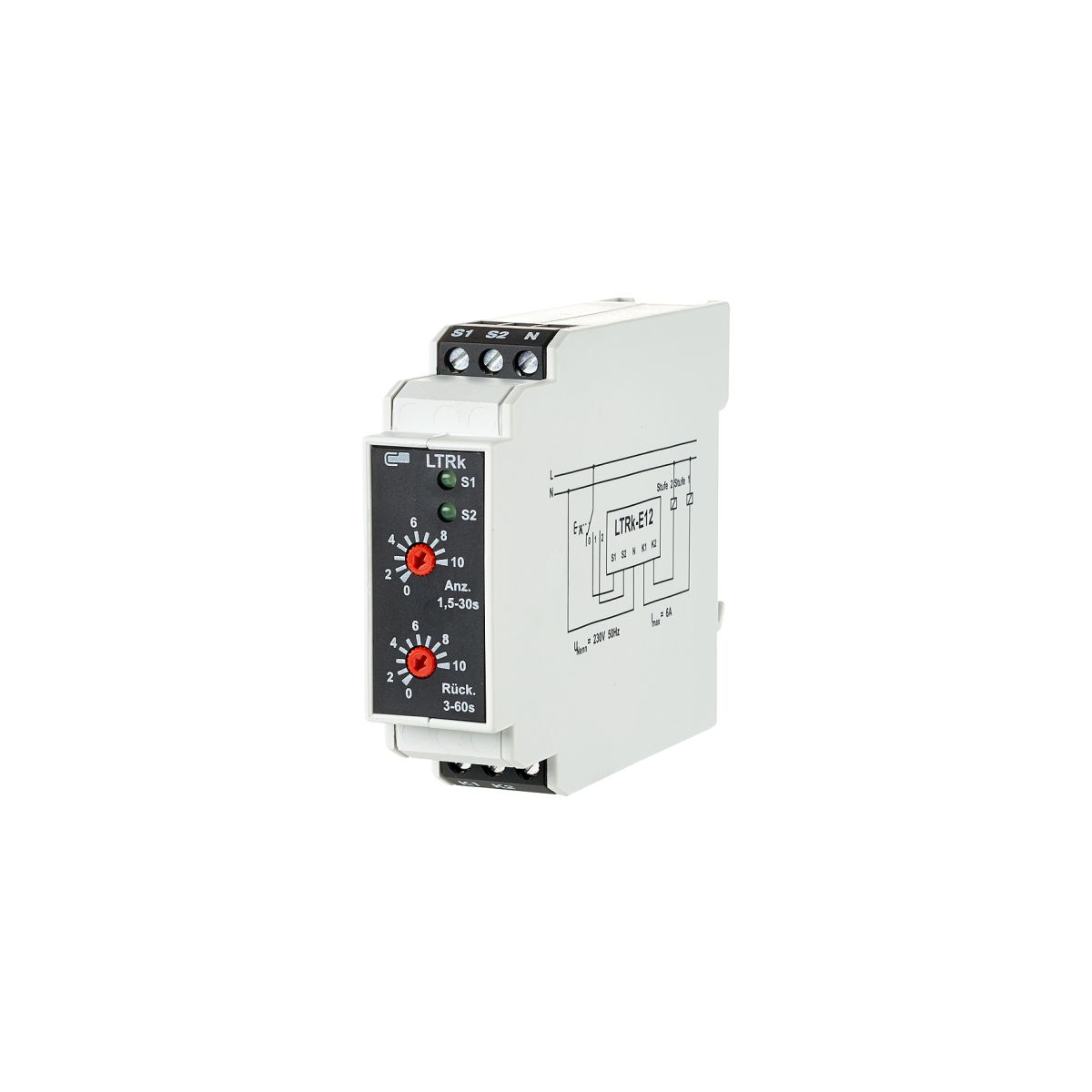

Timer per ventilatore / LTRk-E12, 230 V CA

Il relè temporizzato per ventilatori è stato progettato specificamente per il controllo di motori a due velocità. I ritardi di inserzione e disinserimento sono separati e regolabili in modo continuo. Il comando avviene tramite un interruttore a due stadi. I contattori del motore vengono comandati tramite le due uscite interbloccate. Funzionamento:
1. In caso di selezione diretta dello stadio 2, viene prima attivato lo stadio 1 per il tempo di avviamento impostato, in modo che il ventilatore possa raggiungere la velocità nominale. Successivamente viene attivato lo stadio 2.
2. Quando si passa dal livello 2 al livello 1 o alla posizione OFF, viene attivato un ritardo di spegnimento, in modo che il ventilatore possa prima arrestarsi gradualmente prima che venga attivato il livello 1.
3. Se il livello 1 è già attivo da almeno il tempo di avvio impostato, il passaggio al livello 2 avviene immediatamente. Quando si passa dal livello 1 al livello 2, l'interruzione non deve superare i 250 ms. Se questo tempo viene superato, la procedura procede come descritto al punto 1.
